Dr HDMI 8K — EDID manažer 48Gbps a oprava handshaku

Každý problém s HDMI začíná rozhovorem, který nikdy neuslyšíte. Ve chvíli, kdy zapojíte přehrávač, konzoli nebo počítač do televize, projektoru nebo AV receiveru, si obě strany vymění seznam svých schopností zvaný EDID: která rozlišení displej přijímá, kterým formátům HDR rozumí, které zvukové formáty dokáže dekódovat. Zdroj si tento seznam přečte a vybere z něj, co bude posílat. Když obraz zůstává černý, když se 4K120 odmítá objevit, když je VRR zašedlé nebo Dolby Atmos zmizí za receiverem, příčina se téměř vždy skrývá právě v této výměně — a vy jen potmě přepojujete kabely a restartujete krabičky.

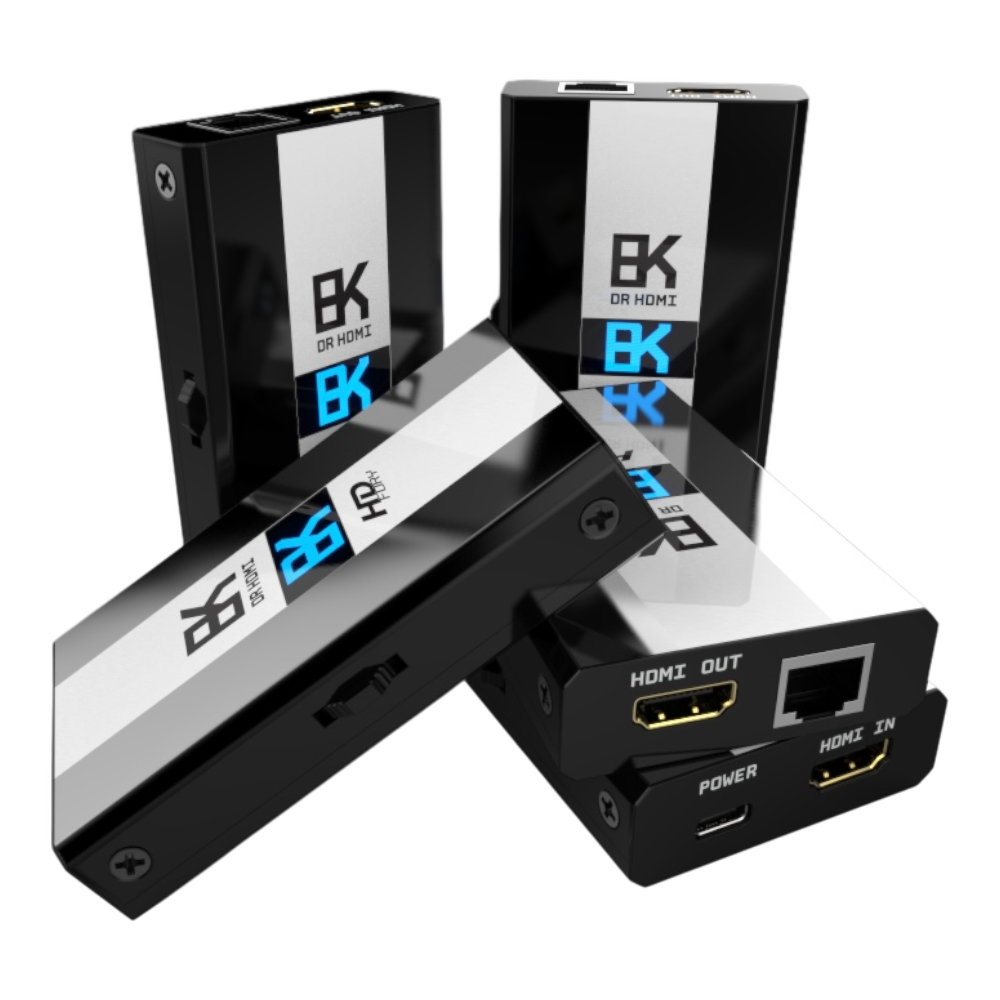

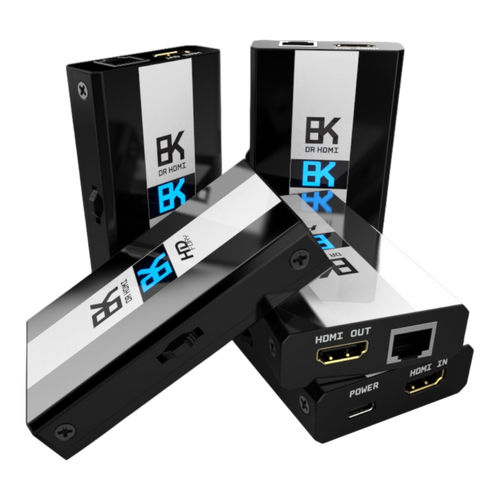

HDfury Dr HDMI 8K tento rozhovor zviditelní a předá vám nad ním kontrolu. Je to EDID manažer, EDID emulátor a repeater pro HDMI 2.1 v kovové krabičce o rozměrech 10 × 6 cm, který sedí mezi zdrojem a displejem a přenáší plných 48Gbps daných standardem (FRL6, 1500MHz), až 4K120 4:4:4 10bit a 8K60 4:2:0 10bit, aniž by sáhl na obraz nebo zvuk. Modrý OLED displej na horní straně ukazuje aktuální rychlost linky a to, co si každá strana vyžádala. Vestavěný webový server, dostupný z libovolného prohlížeče ve vaší síti, zobrazí celé EDID obou stran vedle sebe.

A pak rozhodujete vy. Zrcadlete vlastní EDID displeje, načtěte jednu ze 100 uložených tabulek, nahrajte svůj vlastní EDID soubor, nebo ponechte skutečné EDID a přepínejte jednotlivé příznaky: omezte rychlost FRL, zapněte či vypněte VRR a ALLM, ohlaste HDR10 nebo HDR10+ s HLG i bez něj, předejte zdroji blok Dolby Vision z displeje, zatímco zvuk si ponechá AV receiver, nebo naopak nějakou schopnost odeberte a sledujte, co se změní. Hledání závady přestává být hádankou a stává se z něj řada cílených testů: změňte jednu věc, přečtěte si výsledek, pokračujte dál. Integrátoři takto zkrotí i tvrdohlavé instalace; majitelé domácího kina takto získají obraz a zvuk, které jim jejich technika měla dát hned od začátku.

Co umí

• Čte a přepisuje EDID. Zkopírujte EDID svého displeje nebo AV receiveru, načtěte jednu ze 100 uložených tabulek, nahrajte vlastní EDID soubor, nebo ponechte EDID koncového zařízení a pomocí AutoMix přepište jen jednotlivé příznaky.
• Určuje, co zdroj uvidí. Omezte ohlašovanou rychlost FRL, zapněte či vypněte VRR a ALLM, nastavte HDR10 nebo HDR10+ s HLG i bez něj, nebo HDR z obrazu zcela odeberte.
• Zvládá Dolby Vision a LLDV. Zachyťte datový blok Dolby Vision z displeje, použijte jej znovu, když se do řetězce zapojí AV receiver, nebo sestavte vlastní blok s vlastními primárními barvami a hodnotami jasu.
• Ukazuje stav linky. Modrý 1″ OLED displej postupně zobrazuje příchozí rychlost FRL, EDID na vstupu i na výstupu a informace o jednotce, například verzi firmwaru, sériové číslo a IP adresu.
• Posiluje a znovu časuje signál. Repeater pro HDMI 2.1 s ekvalizací Equalevel na vstupu i na výstupu, pro dlouhé nebo problematické kabelové trasy.
• Propouští zvuk beze změny. PCM až 192kHz, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio, DTS:X, DD+, DSD, DST a HBR — bez převodu na nižší formát.

Kde se vyplatí

• Žádný signál nebo černá obrazovka po změně formátu. Začněte od známého EDID a pak testujte jednu schopnost po druhé, místo abyste potmě přepojovali kabely.
• 4K120 nebo VRR, které se nikdy neobjeví. Ohlaste režim záměrně a sledujte, zda na něj zdroj zareaguje.
• Dolby Vision nebo Atmos ztracené za AV receiverem. Předejte zdroji blok DV z displeje, zatímco zvuk si ponechá AV receiver.
• Dlouhé měděné, aktivní nebo optické trasy. Stupeň repeateru spolu s řízeným EDID odstraní rovnou dvě proměnné.
• Smíšené instalace. Konzole, streamery, HTPC, projektory a maticové přepínače, z nichž každý čte řetězec jinak.

Ovládání z pohovky i z racku

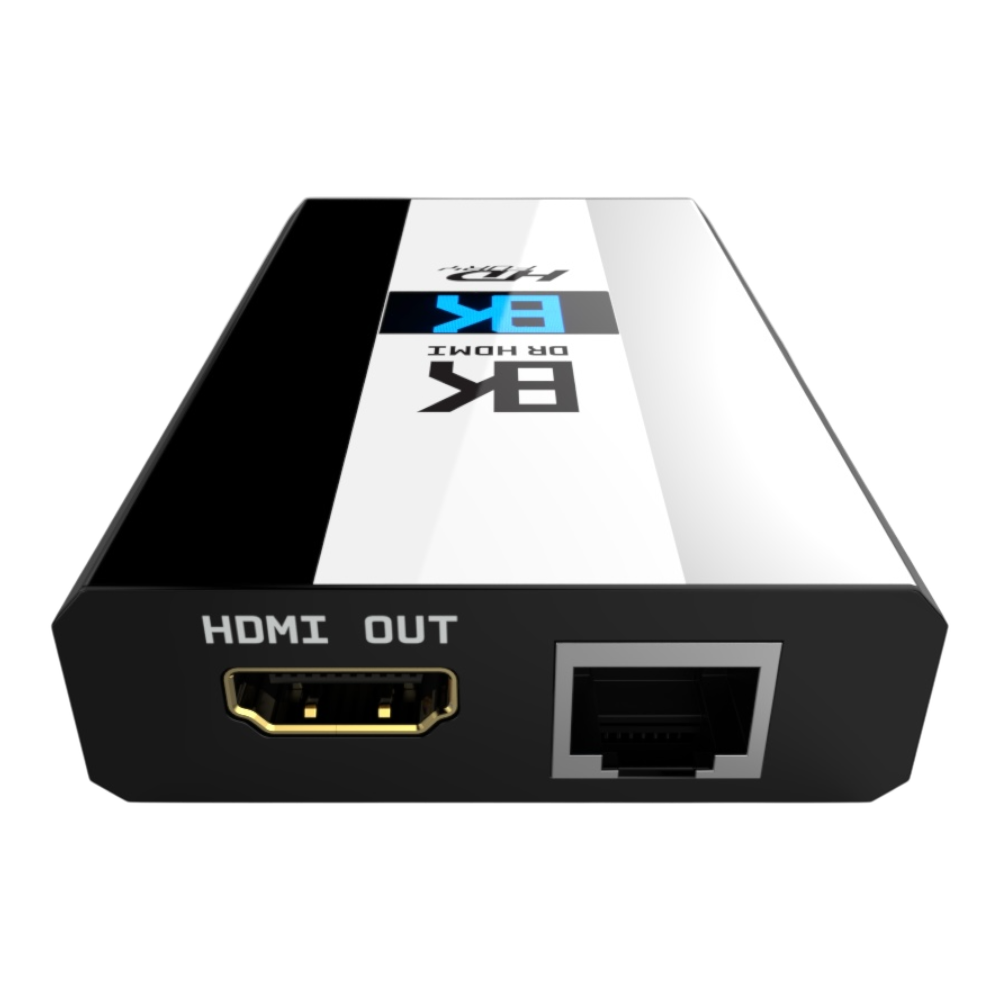

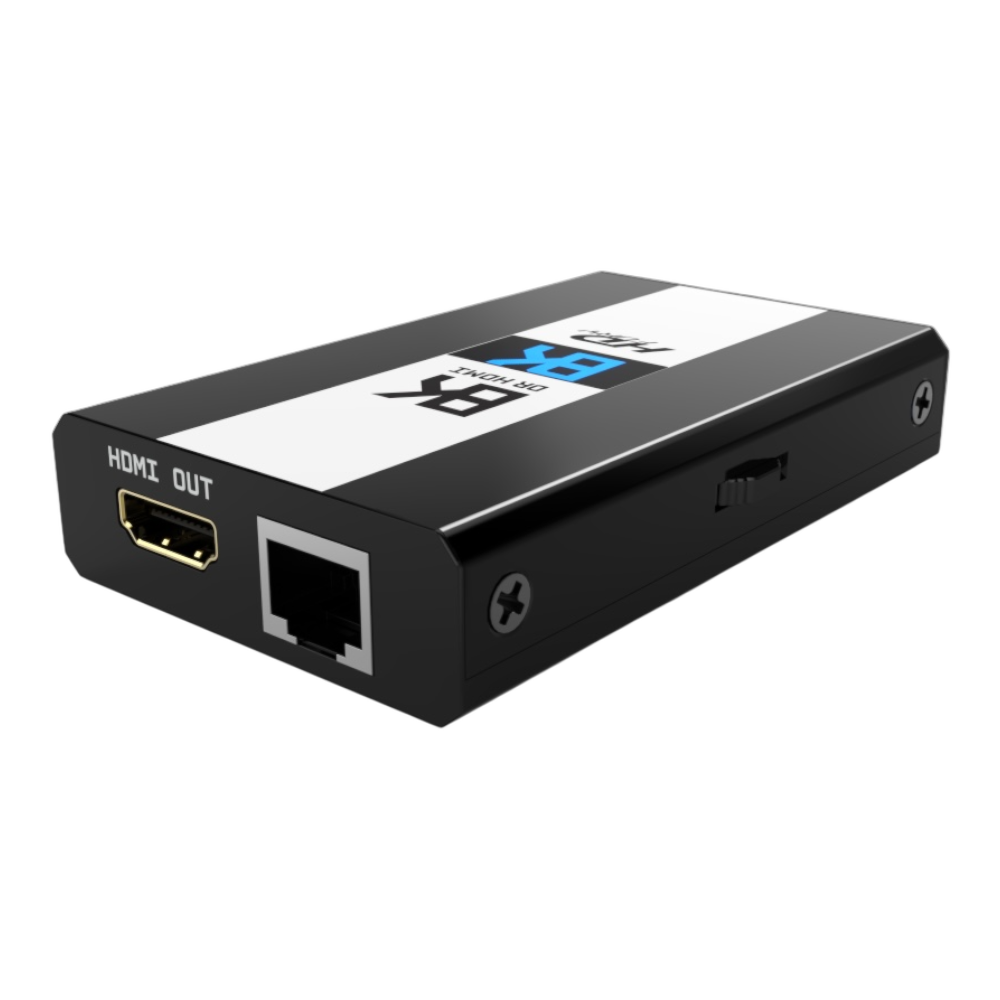

Připojte port RJ45 a vestavěný webový server se otevře v libovolném prohlížeči, ať už s DHCP, nebo s pevnou adresou. Je tam dostupné každé nastavení a instalační technici mohou jednotku řídit přes IP nebo Telnet (ve výchozím stavu port 2201) z řídicího systému. Otočný přepínač přímo na jednotce pokrývá tytéž režimy EDID i tam, kde žádná síť není.

Specifikace

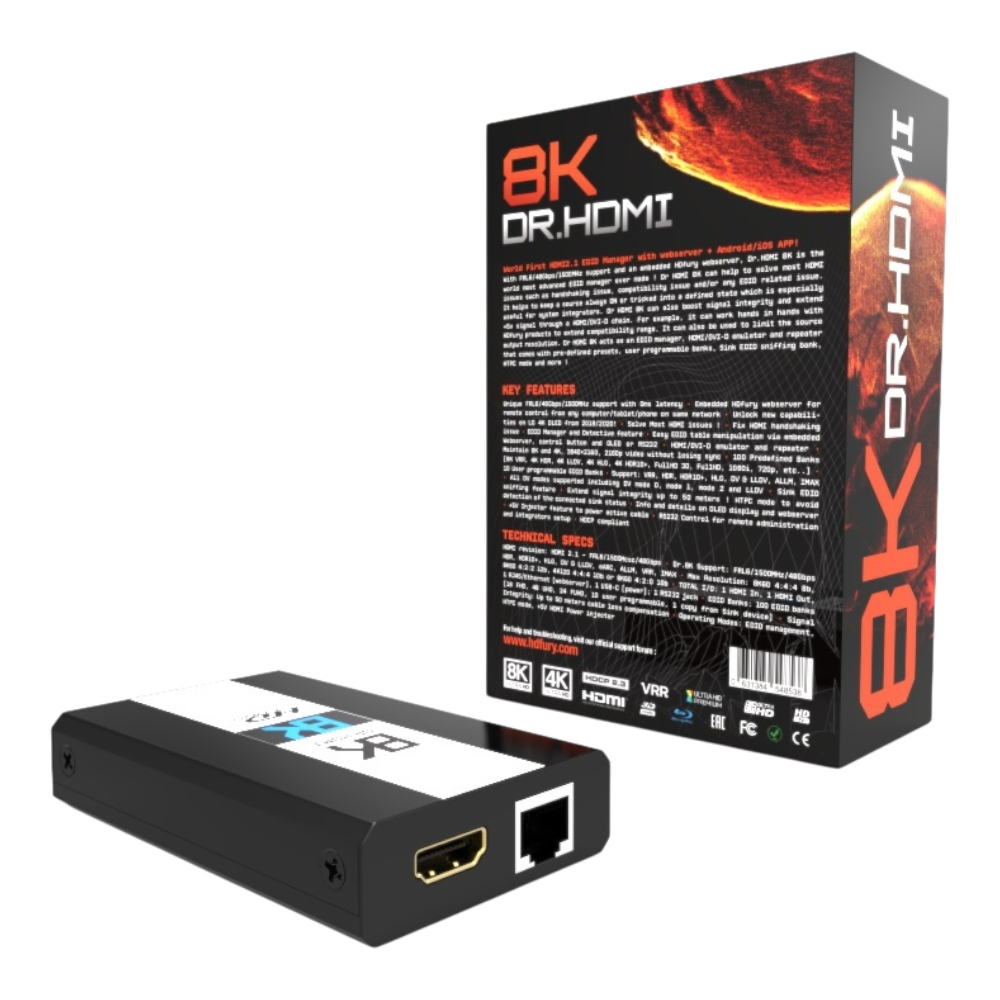

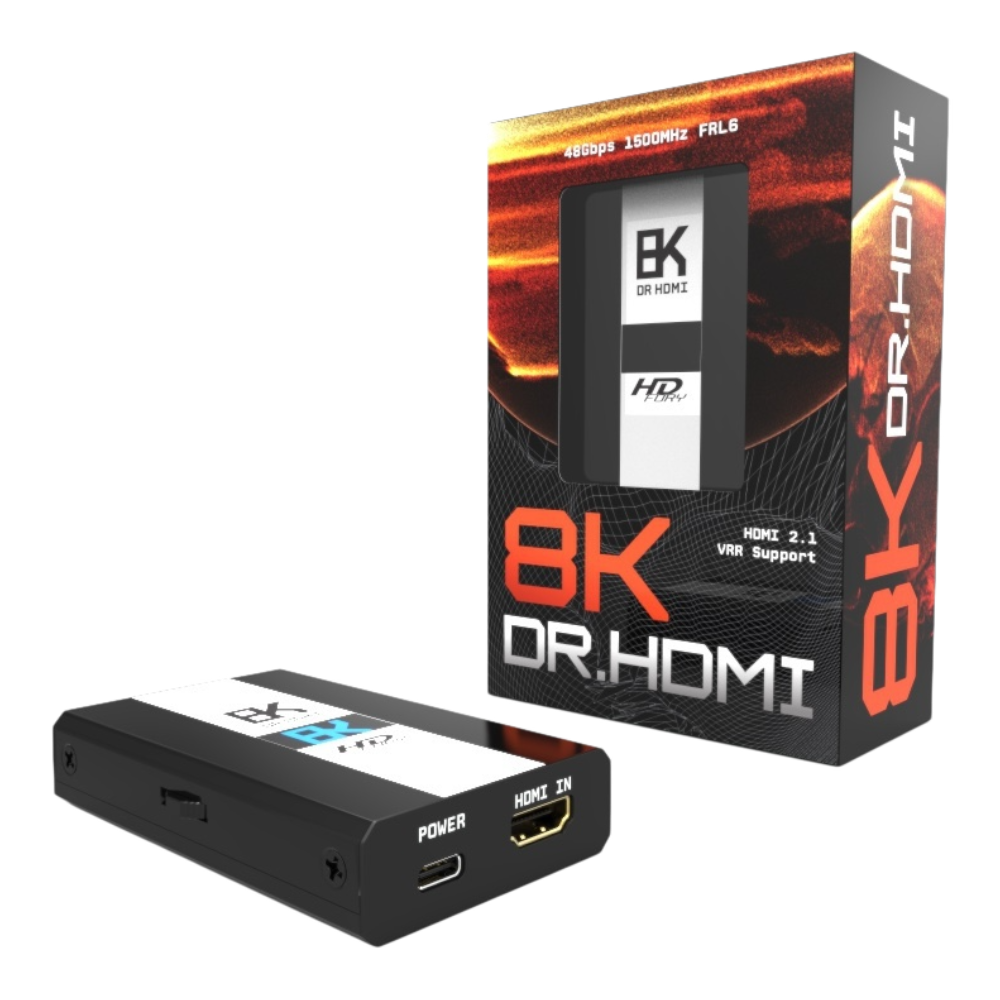

Obsah balení

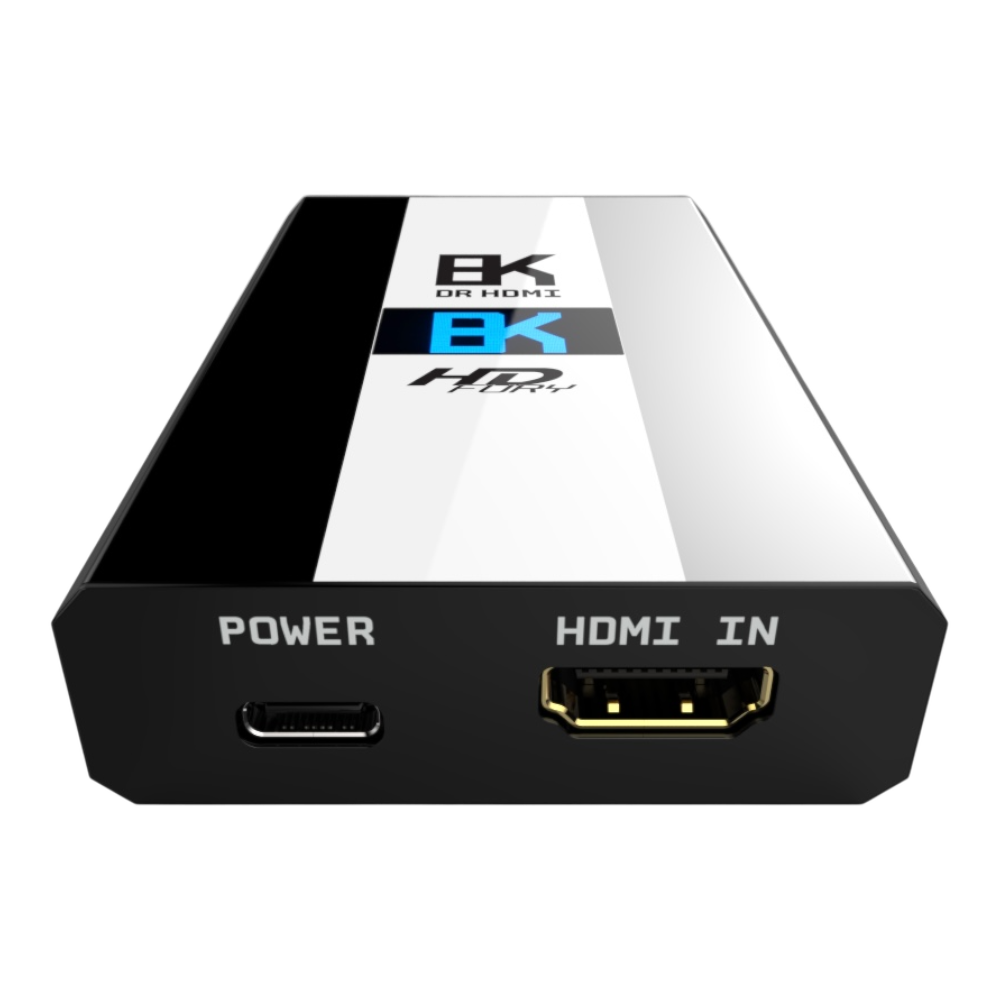

Jednotka Dr HDMI 8K, napájecí zdroj USB 5V 2A a informace pro rychlé uvedení do provozu. Aktualizace firmwaru, kompletní uživatelská příručka a sbírka EDID od HDfury jsou ke stažení zdarma.

Časté dotazy

Co vlastně EDID manažer dělá?

Každý displej i AV receiver má uložené EDID: seznam rozlišení, formátů HDR a zvukových formátů, které přijímá. Zdroj si tento seznam přečte a vybere z něj, co bude posílat. Dr HDMI 8K sedí mezi nimi, takže o tom, který seznam zdroj uvidí, rozhodujete vy — zda ten skutečný, jednu ze 100 uložených tabulek, nebo ten skutečný se změněnými jednotlivými příznaky.

Převádí nebo zmenšuje něco?

Ne. Obraz i zvuk procházejí beze změny; jednotka signál opakuje a ekvalizuje a řídí EDID. Zvuk se nikdy nepřevádí na nižší formát, takže Dolby TrueHD, Atmos a DTS:X si zachovají původní podobu.

Získám díky němu 4K120 nebo 8K60 na hardwaru, který je nepodporuje?

Ne. Maximální formáty jsou 4K120 4:4:4 10bit, 8K60 4:2:0 10bit a 8K30 4:2:2 12bit po lince 48Gbps FRL6, ale zdroj, displej i kabel musí každý zvlášť podporovat režim, který požadujete. Co jednotka přidává, je způsob, jak zjistit, která strana nestačí.

Přidává vstupní zpoždění?

Vstupní zpoždění je pod 1 ms, takže je vhodný pro herní řetězce s VRR a ALLM.

Jak aktualizuji firmware?

Přes vestavěný webový server po Ethernetu. Soubory firmwaru a poznámky k vydání najdete na stránce se soubory ke stažení a kapitola příručky o aktualizaci firmwaru vás provede jednotlivými kroky.

Potřebuji připojení k síti?

Pro základní režimy EDID ne, ty nastavíte otočným přepínačem na jednotce. Když připojíte port RJ45, získáte navíc webové rozhraní, editor Dolby Vision, export konfigurace a ovládání přes IP nebo Telnet.

Příručka, firmware a návody

Vše, co potřebujete, abyste z jednotky dostali maximum, najdete zdarma na drhdmi8k.com, technickém referenčním webu k tomuto produktu:

• Kompletní uživatelská příručka (Rev 1.2) v 17 přehledných kapitolách, nebo jako PDF.
• Soubory firmwaru ke stažení s poznámkami k vydání pro každou verzi a k tomu sbírka EDID od HDfury.
• Podrobné návody krok za krokem: oprava HDMI handshaku, režimy EDID a 100 tabulek, Dolby Vision a LLDV, 8K60 a 4K120 přes FRL a hraní na HDMI 2.1 s VRR a ALLM.
• Otázky a odpovědi a slovníček 110 pojmů kolem HDMI, od EDID a FRL až po zvuk HBR.

Web je k dispozici v 15 jazycích, takže si vaši zákazníci mohou příručku přečíst ve svém vlastním jazyce.

Dobré vědět

Dr HDMI 8K je diagnostický a řídicí nástroj, nikoli převodník. Nedokáže přimět kabel, zdroj ani displej, aby podporovaly formát, který nemají — dokáže vám ale ukázat, kde to řetězec vzdává, a dát vám do rukou ovládání.
