Dr HDMI — EDID manažer 1080p a náprava handshaku

Černá obrazovka po pohotovostním režimu? Projektor, který se synchronizuje až na třetí pokus? Počítač, který přeuspořádá plochu pokaždé, když se AV receiver vypne? Ve většině těchto případů je samotný video signál v pořádku. Selhává krátký rozhovor, který zařízení HDMI vedou předtím, než se objeví obraz: zdroj se ptá, co displej zvládne, displej odpoví svým EDID a signál Hot Plug Detect zdroji řekne, kdy se má zeptat znovu. Když je tento rozhovor nestabilní, je nestabilní i obraz.

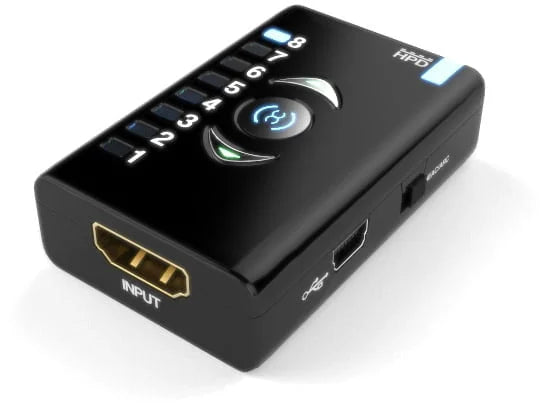

Dr HDMI je původní odpověď společnosti HDfury na tento problém. Tento kompaktní adaptér se zapojí mezi zdroj a zbytek řetězce HDMI a převezme rozhovor. Místo aby zdroj reagoval na každý receiver, splitter nebo displej, který se zapíná a vypíná, čte jeden pevný, předvídatelný EDID zvolený na Dr HDMI. Pro běžné používání není potřeba žádný software: zvolte banku tlačítky se šipkami a o zbytek se postará zařízení.

Jak to funguje

Zařízení má osm vestavěných bank EDID. Stiskněte ▲ nebo ▼, počkejte asi sekundu a zvolená banka se aktivuje. Dr HDMI pak odešle událost Hot Plug Detect trvající zhruba dvě sekundy, aby zdroj znovu načetl schopnosti a překonfiguroval svůj výstup. Prostřední tlačítko zkopíruje EDID připojeného displeje do banky 8 a hned ho aktivuje: ideální, když má zdroj dál vidět přesně ten displej, se kterým funguje nejlépe, i když je vypnutý.

• Banka 1 – plné schopnosti, všechny funkce 3D zapnuté
• Banka 2 – plné schopnosti bez 3D
• Banka 3 – omezeno na 1080i, bez 3D
• Banka 4 – omezeno na 720p, bez 3D: nejbezpečnější první test, když není obraz
• Banka 5 – omezeno na 480/576p, bez 3D, pro starší nebo citlivá zařízení
• Banky 6 a 7 – váš vlastní EDID, naprogramovaný přes Mini-USB pomocí EDID Utility pro Windows (z výroby stejný jako banka 1)
• Banka 8 – kopie EDID připojeného displeje

Kde Dr HDMI přináší nejvíc

• PC a HTPC: grafická karta dál vidí stejný displej, takže okna, rozlišení a zvukový výstup přestanou skákat, když televizor nebo receiver přejde do pohotovostního režimu.
• Domácí kino s AV receiverem a projektorem: pevný EDID na začátku řetězce usnadní diagnózu pomalé nebo nespolehlivé synchronizace a často ji rovnou vyřeší.
• Splittery, přepínače a extendery: jeden společný profil, který zvládne každý připojený displej, místo zdroje, který hádá mezi různými EDID.
• Starší zařízení: záměrně omezte zdroj na 1080i, 720p nebo 480/576p, když převodník nebo displej víc nezvládne.
• Systémoví integrátoři: naprogramovaný EDID v bance 6 nebo 7 udržuje instalaci předvídatelnou a výstup zdroje zůstává aktivní i bez připojeného displeje.

Na vytrvalé problémy s handshakem je tu ještě jeden trik: malý posuvný přepínač HEAC/ARC, který odpojí nebo znovu připojí pin 14 HDMI. Vstupní ekvalizace a kompenzace ztrát v kabelu pomáhají na delších trasách. Napájení přichází ze samotného připojení HDMI; když zdroj dodává málo, lze přidat USB napájecí adaptér.

Je to pro vás ten správný Dr HDMI?

Jde o originální model HDMI 1.4a, určený pro řetězce, které zůstávají v rámci 1080p60, 1920×1200 (WUXGA) nebo 2K. V těchto mezích dělá přesně stejnou práci jako jeho novější bratři a je z nich nejmenší. Není určen pro 4K, HDR, 4K120, VRR ani 8K. Pro 4K60 s HDR, Dolby Vision a LLDV až do 18 Gbps se lépe hodí Dr HDMI 4K; hraní ve 4K120 s VRR a ALLM nebo 8K vyžaduje Dr HDMI 8K postavený na HDMI 2.1. Srovnání vedle sebe najdete na drhdmi.eu.

Dobré je vědět i toto: Dr HDMI spravuje EDID a HPD. HDCP předává beze změny, takže nedokáže zprovoznit chráněný obsah na displeji bez podpory HDCP ani opravit vadný kabel či port HDMI.

Specifikace

• HDMI: HDMI 1.4a, vstup a výstup HDMI (zásuvka)
• EDID: 8 bank – 5 továrních předvoleb, 2 programovatelné, 1 kopie sinku; rozšířený EDID CEA-861, 256 bajtů
• Video: single-link 225 MHz, 2,25 Gbps; 2K, WUXGA 1920×1200, 1080p60 s 12bitovým Deep Color, x.v.Color
• Zvuk: průchod Dolby TrueHD a DTS-HD Master Audio
• Průchod: HDCP, CEC, Lip Sync
• Signál: ekvalizace vstupního kabelu, kompenzace ztrát až 50 m*, signál +5V předávaný řetězcem HDMI/DVI-D
• HPD: reset Hot Plug Detect při každé změně banky (asi 2 sekundy)

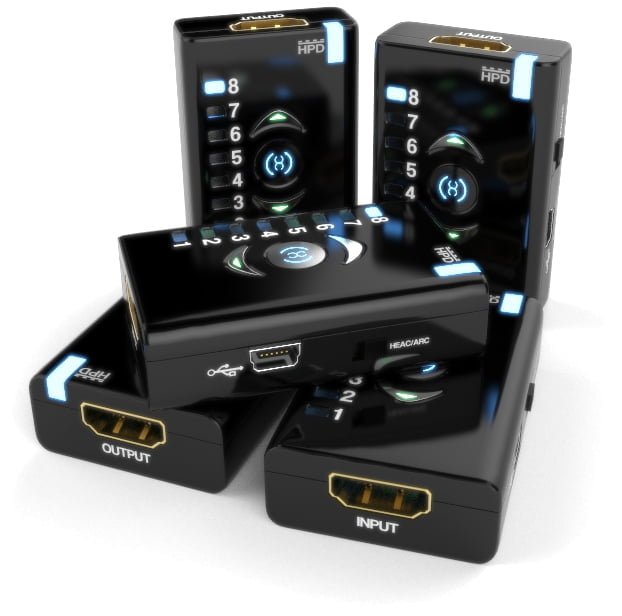

• Ovládání: ▲ / ▼ volba banky, prostřední tlačítko pro kopii EDID sinku, 8 LED bank, indikátor HPD
• Přepínač kompatibility: pin 14 HDMI zap./vyp. při problémech s HEAC/ARC
• USB: Mini-USB-B pro napájení, aktualizace firmwaru a programování EDID (Windows)
• Napájení: přes připojení HDMI nebo USB napájecí adaptér
• Emulace: funguje jako emulátor a opakovač HDMI/DVI-D
• Shoda: HDCP, FCC, CE
• Rozměry: 60 × 40 × 20 mm, 50 g
• Obsah balení: Dr HDMI, kabel USB na Mini-USB (6 ft)

*Praktický dosah závisí na rozlišení, kvalitě kabelu a celém řetězci.

Návod, soubory ke stažení a podpora

Vše, co potřebujete pro začátek i pro řešení problémů, najdete ve znalostní bázi Dr HDMI, dostupné v 15 jazycích:

• Návod k obsluze – zapojení, volba banky, kopírování EDID displeje, schémata zapojení a kontrolní seznam
• Řešení problémů s HDMI – žádný signál, pohotovostní režim, AVR, projektor, PC a rozlišení
• Žádný signál HDMI? – pevné pořadí testů při černé obrazovce
• Ke stažení – firmware 2.1 s EDID Utility, samostatná EDID Utility a ovladače USB od Silicon Labs, i pro Windows 11
• Použití – PC/HTPC, domácí kino, AV distribuce a systémová integrace
• EDID vysvětlený, HDMI handshake vysvětlený a Hot Plug Detect vysvětlený
• Podpora 2K, WUXGA a 1080p60 – co se vejde do 225 MHz
• Slovník HDMI – EDID, HPD, HDCP, DDC, CEC a další srozumitelně
